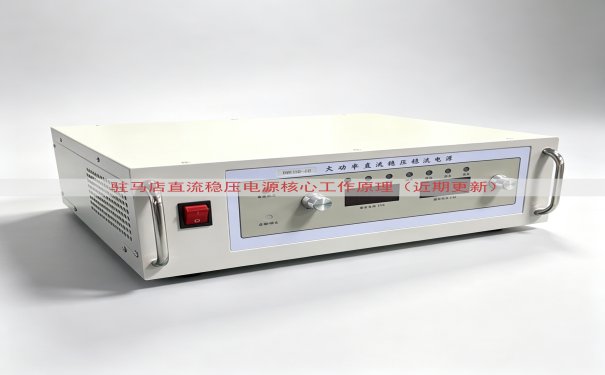

驻马店地处黄淮平原，工业负荷集中在食品加工、医药中间体、建材、装备制造和通信基站几类场合，配电网末端电压波动幅度有时超过正负百分之十。直流稳压电源在这些场合承担的任务，是把波动的交流电转换成幅值稳定的直流电，输出端电压不随电网电压和负载电流的变化而漂移。整机的工作过程可以拆成变压、整流、滤波、稳压、保护、散热六个环节，每个环节承担的作用不一样的。

一、交流输入到直流的转换路径

市电进入机箱后先经过输入滤波网络，压敏电阻和气体放电管吸收浪涌，共模电感抑制高频干扰。随后工频变压器把二百二十伏交流电降到整流所需的电压值，或者由高频变压器在开关管之后完成降压。变压环节决定后级整流器件的耐压要求和整机的安全隔离性能，驻马店部分厂区电网谐波含量偏高，输入端的滤波器件容量需要留出余量。

二、整流电路的工作过程

单相桥式整流由四只二极管组成，正半周两只导通，负半周另外两只导通，负载上得到单向脉动电压。五十赫兹电网条件下，单相全波整流后的脉动频率是一百赫兹，三相桥式整流后的脉动频率是三百赫兹。脉动直流里含有大量交流成分，直接供给负载会造成电压起伏，因此必须进入滤波环节。

三、滤波环节对纹波的处理

电容滤波利用电容充放电特性，在整流输出较高时储能，输出下降时释放，把电压波形拉平。电容容量越大、负载电流越小，输出平均电压越高、纹波越小。电感滤波利用电感对电流变化的阻碍作用，适合大电流场合。LC滤波和π型滤波把电容与电感组合使用，纹波系数可以压到百分之一以下。滤波后的直流电压仍然会跟随电网电压和负载电流变动，需要稳压环节介入。

四、稳压环节的两条技术路线

串联调整型线性稳压

采样电阻从输出端取出电压，与基准电压源送出的参考值在误差放大器里做比较，比较结果控制串联调整管的基极电流或栅极电压。输出升高时调整管压降增大，输出降低时调整管压降减小，形成负反馈闭环。调整管始终工作在放大区，输出纹波小、响应快、电磁干扰低。调整管上的功耗等于输入输出压差乘以负载电流，整机效率通常在百分之四十到百分之六十之间，需要配较大面积的散热器。

开关型稳压

开关管工作在饱和与截止两种状态，脉冲宽度调制芯片按照反馈信号调整占空比。开关管导通时电感储存能量，截止时电感通过续流二极管向负载释放能量，输出电容维持电压平稳。开关频率一般在二十千赫兹到五百千赫兹之间，变压器和电感体积小，效率可以做到百分之八十五到百分之九十五。高频通断会带来开关噪声，输出端需要加共模电感和高频电容抑制纹波。

五、保护电路与散热设计

过流保护通过采样电阻或霍尔传感器检测负载电流，超过设定值时关断输出或转入恒流状态。过压保护在输出端并联晶闸管或瞬态抑制二极管，电压越限时快速钳位。短路保护依靠限流电路和快速恢复二极管承受瞬时冲击。过热保护由贴在散热器上的温度开关或热敏电阻完成，温度达到阈值后降低输出功率或停机。散热方式分为自然冷却、风冷和强制水冷，驻马店夏季环境温度较高，风道设计和散热器齿距需要按实际工况确定。

六、驻马店现场使用中的参数匹配

通信基站和配电室操作电源多选用线性稳压机型，看重低纹波和高可靠性。电镀、电解、蓄电池充电工序多选用开关型机型，看重效率和带载能力。输入电压范围要覆盖本地电网波动区间，输出功率要按负载长期工作电流留出余量，负载为感性或容性时还要考虑启动冲击电流。机箱防护等级依据安装位置确定，粉尘较大的车间需要提高防尘级别。

七、山东运电气有限公司的配套能力

山东运电气有限公司长期从事直流稳压电源、直流屏、整流柜和工业电源的制造与配套，产品覆盖线性稳压与开关稳压两大系列，输出电流从数安培到数千安培，电压等级可按现场需求定制。公司在驻马店及周边地区承接过多批通信基站供电、水处理整流和蓄电池充放电项目，提供图纸确认、出厂试验和现场调试环节的技术支持。各型号的具体报价随功率、电压等级和防护要求变化，网页上标注的联系电话可直接沟通实际报价与货期，也可按现场图纸核算配置方案。
