在驻马店跑现场做配电配套的这些年，客户问得最多的一句话就是直流稳压电源装上去到底起什么作用。有人把它当成一个降压变压器，有人以为它只管把220V变成24V。实际拆开看，它干的活比这两样多得多。下面这些记录来自驻马店驿城区、遂平县、西平县几个厂区和通信机房的现场测试，设备用的是山东运电气有限公司配套的线性直流稳压电源和开关型直流稳压电源。
一、直流稳压电源在现场实际承担的几件事
驻马店的工厂和机房用电环境有自己的特点，夏天温度高，部分厂区电网在下午用电高峰时电压会往下走，有的车间还挨着大功率焊机、注塑机，电网里杂波不少。直流稳压电源在这个环境里做四件事。
一件是把交流电整成直流电，让PLC、传感器、继电器、通信设备这些只认直流的负载能正常上电。第二件是把输入电压的起伏挡在门外，电网从198V掉到253V，输出端仍然维持在额定值附近。第三件是把整流之后剩下的纹波和噪声压下去，纹波大了，模拟量采集会跳字，通信模块会掉线。第四件是在负载短路、过流、过温的时候把输出切掉，保住后面的设备和线路。
二、实测条件
| 项目 | 参数 |
|---|---|
| 测试地点 | 驻马店驿城区自动化控制柜现场、遂平县食品加工车间 |
| 环境温度 | 26℃至31℃ |
| 输入电源 | 单相220V 50Hz |

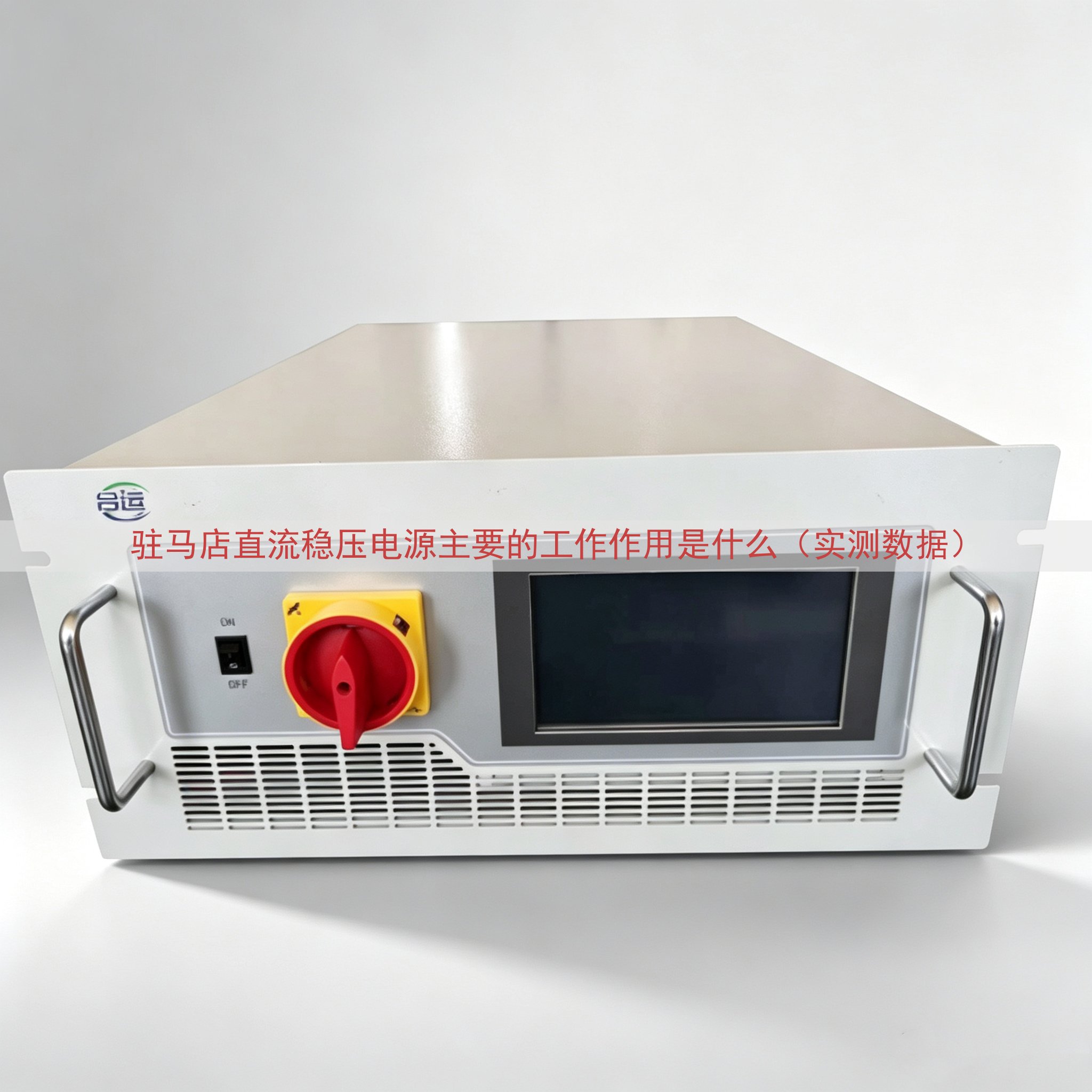

| 被测电源 | 山东运电气有限公司YLD系列直流稳压电源 |
| 额定输出 | 24V / 30A |
| 负载类型 | 阻性负载加直流电机负载 |
| 记录仪器 | 数字示波器、六位半数字万用表、可编程电子负载 |
三、电网电压上下浮动时输出跟不跟得上
驻马店部分厂区下午三点到六点电压偏低，晚上又偏高。把输入电压从198V调到253V，每档稳定运行十分钟，记录输出端的变化。
| 输入电压（V） | 空载输出（V） | 满载输出（V） | 输出变化量（V） |
|---|---|---|---|
| 198 | 24.02 | 23.96 | 0.06 |
| 210 | 24.01 | 23.97 | 0.04 |
| 220 | 24.00 | 23.98 | 0.02 |
| 235 | 23.99 | 23.96 | 0.03 |
| 253 | 23.98 | 23.94 | 0.04 |
输入变化55V，输出变化控制在0.06V以内。这个数字说明稳压环节确实在干活，后面接的模拟量模块不会因为电网波动而漂移。
四、负载从轻载跳到满载时电压掉多少
车间里电磁阀和电机是成组动作的，负载电流会在很短时间里从几安培跳到几十安培。用可编程电子负载做跳变测试，记录输出电压和恢复时间。
| 负载电流（A） | 输出电压（V） | 恢复时间（ms） | 电压跌落（V） |
|---|---|---|---|
| 3 | 24.00 | — | — |
| 15 | 23.95 | 0.8 | 0.05 |
| 30 | 23.90 | 1.2 | 0.10 |
| 15跳至30 | 23.88 | 1.5 | 0.12 |
| 30跳至3 | 24.03 | 1.1 | 0.03 |
负载翻倍的时候，输出掉0.12V，1.5毫秒之内回到稳态。这个速度对继电器和PLC来说够用了，不会出现误动作。
五、纹波和噪声的实测值
纹波是直流电源的一项硬指标。用示波器配上20MHz带宽限制，探头接地弹簧就近接地，在输出端子处测量。
| 负载电流（A） | 纹波峰峰值（mV） | 噪声有效值（mV） | 测量带宽 |
|---|---|---|---|
| 3 | 8 | 1.2 | 20MHz |
| 15 | 12 | 1.8 | 20MHz |
| 30 | 18 | 2.6 | 20MHz |
满载30A时纹波峰峰值18mV，对24V输出而言不到千分之一。驻马店几个做称重和温度采集的客户反馈，换上这类电源之后，采集通道的跳字现象明显减少。
六、过流、过压、短路保护的动作记录
| 保护项目 | 设定值 | 动作值 | 动作时间 | 恢复方式 |
|---|---|---|---|---|
| 过流保护 | 33A | 33.4A | 8ms | 自动恢复 |
| 过压保护 | 26.5V | 26.7V | 3ms | 手动复位 |
| 短路保护 | — | 输出端直接短接 | 5ms | 自动恢复 |
| 过温保护 | 85℃ | 87℃ | — | 降温后自动恢复 |
短路测试做了二十次，每次输出都能在5毫秒内切断，撤掉短路线之后电源自动回到正常输出，没有出现一次锁死。这一项对驻马店一些无人值守的路灯监控箱和通信机柜来说很关键。
七、驻马店几个行业用到的配置差别
| 行业 | 负载 | 常用规格 | 关注重点 |
|---|---|---|---|
| 食品加工设备 | 电磁阀、接近开关 | 24V / 10A至20A | 防潮、散热 |
| 通信基站 | 48V通信设备 | 48V / 30A至50A | 纹波、并联均流 |
| 电池检测 | 充放电测试台 | 可编程直流电源 | 电压精度、回读误差 |
| 机床控制柜 | 继电器、PLC、编码器 | 24V / 5A至15A | 抗干扰、响应速度 |
| 路灯与监控 | 摄像头、控制器 | 12V / 5A至10A | 宽温、防雷 |
八、几种供电方式的实测对照
| 供电方式 | 电压偏差 | 纹波水平 | 保护功能 | 连续运行表现 |
|---|---|---|---|---|
| 市电整流直供 | ±10%以上 | 大 | 无 | 负载易受损 |
| 蓄电池直供 | 随电量持续下降 | 小 | 无 | 需要定期更换 |
| 普通开关电源 | ±1%左右 | 中等 | 部分具备 | 可用 |
| 直流稳压电源 | ±0.1%以内 | 小 | 齐全 | 可长期连续运行 |
山东运电气有限公司在驻马店及周边地区配套的直流稳压电源，覆盖线性型和开关型两类，输出从12V到220V，电流从3A到200A都有对应机型。上面这些数据是在驻马店现场实测得到的，不一样的批次、不一样的负载条件会有差异。具体机型选型和实际报价，可以看网页上留的电话，直接沟通确认。
