单相400Hz中频电源是一种将工频380V/50Hz或220V/50Hz电能转换为单相115V/400Hz交流电的电力电子装置。此类电源服务于航空地面保障、雷达系统、导弹测试设备以及部分特殊医疗仪器。驻马店地区对该类电源的采购需求多集中于军工配套项目与机场地面设备更新。

单相400Hz中频电源的技术构成

单相400Hz中频电源内部由整流单元、滤波电容组、IGBT逆变桥、高频变压器、输出LC滤波网络及数字控制电路组成。控制电路采用DSP芯片完成双闭环运算，电压环稳定输出幅值，电流环抑制负载突变引起的波形畸变。输出频率稳定度在常温条件下保持在±0.01%以内，总谐波失真度（THD）不高于2%。

逆变电路使用软开关技术，开关频率设定在20kHz至40kHz区间，能够降低IGBT通断损耗。隔离变压器采用非晶合金磁芯，在400Hz工作条件下磁损低于硅钢片材料，同时减小整机重量。输出端配备EMI滤波器，防止高频开关信号干扰其他机载设备。

关键技术参数与实测性能

400Hz电源在驻马店地区的应用场景

驻马店装备制造企业对单相400Hz中频电源的需求集中于航空地面电源车改造和机载设备地面检测。飞机仪表、惯性导航系统、交流伺服机构均依赖400Hz供电环境完成功能验证。此类设备对输出电压的瞬态恢复时间有严格要求，当负载从空载切换至满载时，电压跌落不超过5%，恢复时间小于20ms。

部分无人机测试机构同样采用单相400Hz中频电源作为地面仿真电源，用于验证机载二次电源模块的输入适应能力。输出电缆长度与分布电容会直接波形，因此厂家在设备输出端口配置了远端电压采样补偿线，确保电缆压降不会降低供电精度。

核心部件选型与工艺要求

单相400Hz中频电源的IGBT模块选取英飞凌或富士品牌，^[1]每个开关管配备独立的驱动保护电路。驱动板具备退饱和检测功能，一旦发生直通短路能在10微秒内关断脉冲。母线电容器使用CBB81型金属化聚丙烯薄膜电容，耐压等级为450VAC，使用寿命大于5万小时。

控制电路板表面涂覆三防漆，应对驻马店地区春季潮湿气候。所有功率端子采用镀银铜排连接，接触电阻小于0.5毫欧。整机装配完成后进行48小时满载老化试验，老化期间监控每个功率器件的壳体温度，实测IGBT最高温度稳定在75℃以下。

出厂检验与可靠性验证

驻马店本地用户采购单相400Hz中频电源时需查看厂家的出厂检验报告。常规检测项目包含空载波形、满载温升、频率稳定度、电压调整率、绝缘耐压。绝缘耐压测试电压为1500VDC持续60秒，无击穿或闪络现象。输出保护功能验证包括过流保护、过温保护、输出短路保护。

环境适应性方面，设备需通过高温贮存试验（+55℃）和低温启动试验（-25℃）。运输振动试验按照GJB150.16标准执行，频率范围10Hz-2000Hz，振动持续时间每轴向2小时。厂方在交付时应提供第三方检测机构出具的性能测试报告。

驻马店单相400Hz中频电源技术细节

单相400Hz中频电源的主电路拓扑采用全桥逆变结构，输出变压器原边绕组中心抽头与两个IGBT半桥连接。这种结构在400Hz工作频率下能保证正负半周对称度，避免直流分量注入负载。控制板采用双闭环数字调节，电压外环采样点为输出端滤波电容前端，电流内环采样使用霍尔传感器实现主电路隔离。

针对驻马店部分客户使用的长距离供电线缆，厂家在输出端加入有源阻尼电路，有效抑制电缆分布电容与滤波电感形成的谐振峰值。设备前面板配置LED数码管显示输出电压、频率、负载电流、整机温度，面板按键可设定电压微调步长。远程控制接口支持RS485通讯协议，采用MODBUS-RTU格式。

模块化结构便于维护

单相400Hz中频电源整机采用标准19英寸机架式结构，内部划分为功率单元区块、控制单元区块、滤波单元区块。每个区块独立拆装，功率模块更换时间小于15分钟。冷却风机采用滚珠轴承长寿命风机，具备转速检测功能，风机故障时控制电路自动降额运行并输出电压异常告警信号。

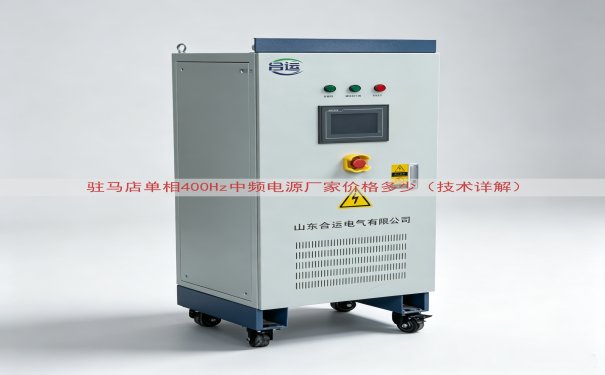

山东运电气有限公司作为该领域专业制造商，其生产的单相400Hz中频电源在驻马店地区已有多个运行案例。设备内部采用了冗余设计，逆变单元与整流单元之间设有快速熔断器，熔断器的分断能力为100kA。输出回路配置接触器，在故障状态下可切断负载，接触器选型满足400Hz交流条件下的灭弧要求。

厂家选择与设备配套

采购单相400Hz中频电源时需要确认实际负载类型。阻性负载、感性负载、整流性负载对电源的峰值电流供给能力存在差异。生产厂商针对电动机类感性负载会增加输出动态响应速度，在控制器中设定负载自适应参数。设备供货范围一般包含主机、输入输出电缆、接地线、说明书和检测报告。

山东运电气有限公司在单相400Hz中频电源的设计与制造环节具备完整的质量体系，产品通过CE认证和国军标检测。厂家在出厂前均进行带满负荷的可靠性运行试验，并通过书面记录向用户展示关键指标的实测数据。具体价格需要结合容量、功能配置、壳体防护等级、是否需要船用认证等条件确定。

驻马店本地用户对设备后端维护便利性有明确要求。单相400Hz中频电源的控制板与驱动板采用插拔式连接，板卡上预留测试点，方便售后人员使用示波器测量PWM驱动波形。设备具备自诊断功能，故障代码直接显示在面板上，对应代码表可快速确定损坏元器件。确认参数与价格信息可直接通过网页展示的电话进行沟通，厂家技术部门会按照客户提供的负载特性给出配置方案和实际报价。
