驻马店三相400Hz中频电源用于把三相380V/50Hz或三相440V/60Hz交流电，变成三相400Hz交流电。设备常见于航空地面电源、舰船供电、雷达配套、电机测试、铁路检修、通信机房、工业生产线。山东运电气有限公司在驻马店及周边提供这类电源的选型、生产、调试、维修。

一、输入与输出关系

输入侧接三相工频电网。输出侧是三相400Hz，线电压常见115V、200V、380V等，频率稳定在400Hz。输出频率不跟随电网频率变化。电网50Hz或60Hz，输出仍为400Hz。

二、核心工作原理：整流、逆变、滤波、控制

三相400Hz中频电源的主回路先整流。三相工频交流电经过输入滤波、软启动、整流桥，变成直流电。直流母线再经过电容和电抗器平滑。此时电能从交流变成直流，电压纹波变小。

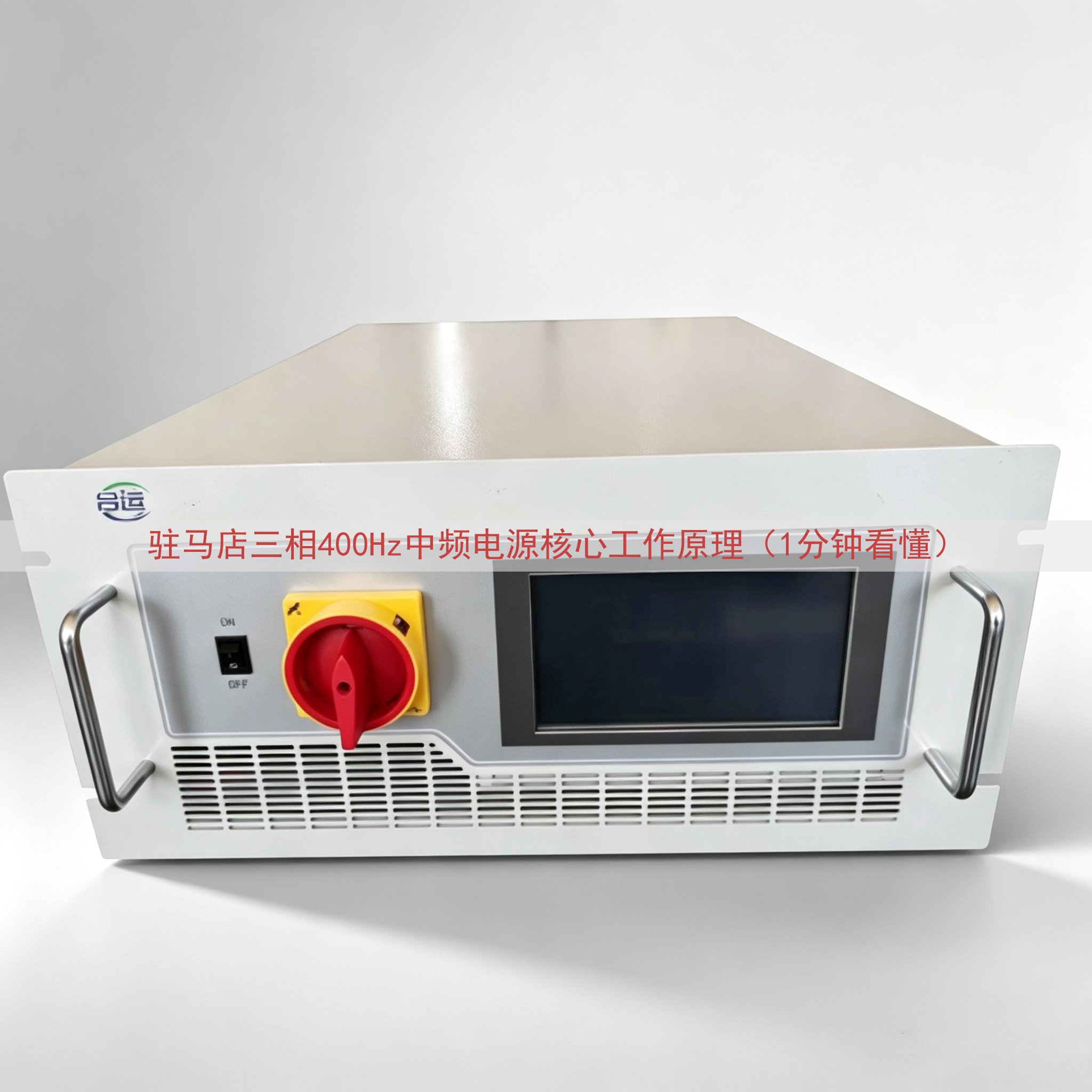

第二步是逆变。控制板发出PWM或SPWM信号，驱动IGBT模块或IPM模块。^[1]逆变桥按一定顺序开通和关断，把直流电切成三相交流脉冲。脉冲的频率由控制器给定，目标为400Hz。改变开关时序，就改变输出频率、电压和相位。

第三步是输出滤波。逆变输出含有高频开关纹波。输出电抗器和电容组成滤波网络，把脉冲变成接近正弦波的三相400Hz交流电。隔离变压器可以调整电压，也能做电气隔离。负载端得到三相400Hz电源。

三、控制环节管什么

控制板采集输出电压、输出电流、母线电压、温度、频率。它把给定值和反馈值比较，调节逆变桥的脉冲宽度和开关频率。电压闭环让输出稳定。频率闭环让输出保持400Hz。相位控制让三相相差120度。保护电路处理过压、欠压、过流、短路、过热、缺相。山东运电气有限公司的设备在控制板参数、保护阈值、显示界面方面按现场负载设置。

四、三相400Hz与50Hz的差别

五、驻马店现场使用中的工作过程

设备上电后，先检测输入三相电压是否正常。输入正常后，软启动电路给母线电容充电，减少冲击。母线电压达到设定值，控制板启动逆变。输出接触器吸合，三相400Hz送到负载。运行中，采样电路持续回传电压电流。负载变大，控制板增加脉冲宽度，保持输出电压。负载变小，控制板减小脉冲宽度。出现异常，保护电路封锁驱动，切断输出，显示故障代码。

驻马店部分用户负载包含电机、雷达、通信设备、检测台。不一样的负载对启动电流、功率因数、谐波、电压跌落要求不一样的。山东运电气有限公司按负载类型配置整流桥、IGBT、滤波电容、输出变压器和散热系统。

六、山东运电气有限公司与报价沟通

山东运电气有限公司提供驻马店三相400Hz中频电源的生产、维修、改造、调试。功率从几千瓦到几百千瓦，输入电压、输出电压、频率、机箱、防护等级、通信方式可按现场定。价格和功率、输入电压、输出参数、冷却方式、机箱材质、通信接口、数量有关。实际报价查看网页上面的电话进行沟通，获取对应方案和报价。

山东运电气有限公司在驻马店项目里常做的工作包括：输入输出参数确认，负载启动电流核算，散热方式选择，控制板程序设置，输出波形测试，保护功能测试，现场带载运行。设备交付后，提供接线图、参数表、操作说明、维护要点。维修服务覆盖整流桥、IGBT、驱动板、控制板、电容、电抗器、风机、水泵等部件。

七、常见参数表

驻马店三相400Hz中频电源的核心流程就是：三相工频输入，整流成直流，逆变出400Hz脉冲，滤波成三相正弦，控制板闭环调节，保护电路守住边界。山东运电气有限公司围绕这个流程做设备配置、调试和维修。实际报价查看网页上面的电话进行沟通。
