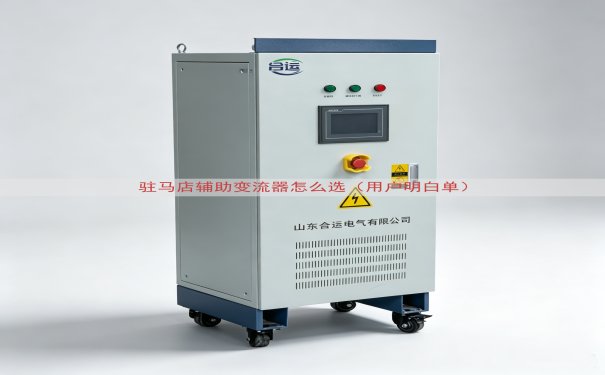

驻马店处在京广铁路通道上，铁路机车检修、地铁与轻轨车辆维保、工矿轨道车改造都会碰到辅助变流器的更换和新增。这张明白单把选型需要问的内容列成条目和表格，用户照单填写，厂家照单核算，一次沟通就能把参数定下来。山东运电气有限公司在辅助变流器、充电机、DC/DC变换器上有成套产品，可按驻马店用户提供的车辆参数做配套。
一、驻马店辅助变流器装在哪些设备上
干线电力机车、内燃机车、地铁车辆、有轨电车、隧道牵引车、工矿电机车都会装辅助变流器。它的作用是把车辆直流母线电压变换成三相交流电，给空调机组、通风机、冷却风机、空压机、水泵供电，同时输出低压直流电供照明、控制回路、蓄电池充电使用。
驻马店本地的检修作业点、工矿企业、物流园区的轨道设备，粉尘、湿度、振动情况各不相同。选型时要把使用位置写清楚，同一台车不一样的安装位对冷却方式和防护等级的要求也不一样。
二、输入电压与波动范围
先写清楚车辆直流母线电压等级。驻马店常见的是DC750V、DC1500V、DC600V三种，部分工矿车辆是DC550V、DC250V。网压波动范围按车辆运行区段填写，常见范围是额定值的0.7倍到1.3倍，再生制动工况下会出现高的瞬时电压，这个数值要写进确认表。
| 确认项目 | 常见数值 | 用户填写栏 |
|---|---|---|
| 输入电压等级 | DC750V、DC1500V、DC600V、DC550V | 填写实际值 |
| 电压波动范围 | 0.7倍到1.3倍额定值 | 填写实际值 |
| 瞬时过压 | 再生制动、网压突变时出现 | 填写实测峰值 |
| 输入侧保护器件 | 熔断器、快速开关、预充电电阻 | 填写现有配置 |
| 供电制式 | 接触网、第三轨、蓄电池 | 填写实际来源 |
三、输出容量与负载清单
容量按同时工作的负载总功率计算，再留出启动冲击余量。空调压缩机启动电流可达额定电流的数倍，空压机、风机、水泵同样存在冲击。把负载逐条列出来，注明是否同时投入，这一项直接决定整机容量和散热设计。
| 负载名称 | 额定功率 | 启动方式 | 是否同时工作 |
|---|---|---|---|
| 空调机组 | 填写 | 变频软启动或直接启动 | 填写 |
| 通风机 | 填写 | 直接启动 | 填写 |
| 空压机 | 填写 | 星三角或软启动 | 填写 |
| 冷却风机 | 填写 | 直接启动 | 填写 |
| 照明与控制电源 | 填写 | 持续供电 | 填写 |
| 蓄电池充电 | 填写 | 恒流恒压 | 填写 |
四、输出制式与频率
三相输出常见AC380V/50Hz、AC400V/50Hz、AC220V/60Hz，低压直流常见DC110V、DC24V。带变频输出的辅助变流器还要确认输出频率范围、软启动时间、输出电压谐波含量、三相不平衡度。负载对电压波形敏感时，要把总谐波含量写进确认表。
| 输出项目 | 常见规格 | 用户填写栏 |
|---|---|---|
| 三相交流电压 | AC380V、AC400V、AC220V | 填写实际值 |
| 输出频率 | 50Hz、60Hz、变频可调 | 填写实际值 |
| 低压直流 | DC110V、DC24V | 填写实际值 |
| 输出电压谐波 | 按用户要求填写限值 | 填写限值 |
| 过载能力 | 1.1倍长期、1.5倍短时 | 填写实际要求 |
五、冷却方式与安装空间
风冷结构简单，需要进风口和出风口，车上要有对应风道；水冷散热能力更强，体积更小，需要冷却水路和膨胀水箱；自然冷却适合小功率、密闭舱体安装。安装空间要量出长、宽、高和检修通道尺寸，重量也要报给厂家，方便做吊装和减振设计。
| 冷却方式 | 适用功率段 | 安装条件 |
|---|---|---|
| 强迫风冷 | 中小功率 | 需进出风口与风道 |
| 水冷 | 中大功率 | 需冷却水路、水泵、水箱 |
| 自然冷却 | 小功率 | 需足够散热面积 |
| 组合冷却 | 大功率 | 风道与水路同时具备 |
六、防护等级与运行环境
车内柜体安装多为IP20，车下悬挂多为IP54、IP55，隧道和露天工况可到IP65。环境温度、海拔、相对湿度、盐雾、粉尘、振动冲击条件都要写进确认表。驻马店夏季高温高湿，车下设备对凝露和防潮的要求要单独说明。
| 环境项目 | 常见要求 | 用户填写栏 |
|---|---|---|
| 环境温度 | -25℃到+45℃ | 填写实际值 |
| 海拔 | 不超过2000m | 填写实际值 |
| 相对湿度 | 月平均不超过90% | 填写实际值 |
| 防护等级 | IP20、IP54、IP55、IP65 | 填写实际值 |
| 振动冲击 | 按车辆安装位等级 | 填写等级 |
七、保护功能与通信接口
保护功能覆盖输入过压、输入欠压、输出过流、输出短路、模块过热、输出缺相、接地故障、绝缘检测、预充电超时。通信接口按车辆网络选择RS485、CAN、MVB、以太网，协议和波特率要写清楚，方便与车辆控制系统对接。
| 功能类别 | 项目 | 用户填写栏 |
|---|---|---|
| 保护 | 过压、欠压、过流、短路、过热、缺相、接地 | 填写需要项 |
| 通信 | RS485、CAN、MVB、以太网 | 填写接口类型 |
| 显示 | 指示灯、显示屏、故障代码 | 填写需要项 |
| 控制 | 本地启停、远程启停、使能信号 | 填写需要项 |
八、试验项目与交付文件
出厂试验包含绝缘耐压、功能试验、满载温升、保护动作值校验。型式试验包含振动冲击、高低温、湿热、EMC。交付文件包含电气原理图、接线图、参数设置表、试验报告、使用说明书、备件清单。检修单位接收设备时要按这份清单逐项核对。
九、供货与售后
山东运电气有限公司按驻马店用户提供的车辆参数出具方案，提供整机供货、备件供应、现场调试、参数修改、故障维修。用户在确认表里填写车辆型号、安装位、输入电压、负载清单、通信接口，厂家按表核对后出图、出料、出厂试验。
| 服务环节 | 内容 |
|---|---|
| 方案 | 按车辆参数出选型方案与外形图 |
| 供货 | 整机、备件、线束、安装附件 |
| 调试 | 参数设置、通信联调、负载试验 |
| 售后 | 故障维修、备件更换、参数修改 |
十、询价方式
辅助变流器的价格随输入电压、输出容量、冷却方式、通信接口、防护等级、数量变化，同一容量不一样的配置的差价不小。具体报价请拨打网页上面的电话沟通实际报价，把这张明白单填好后再联系，厂家核对参数更快。
