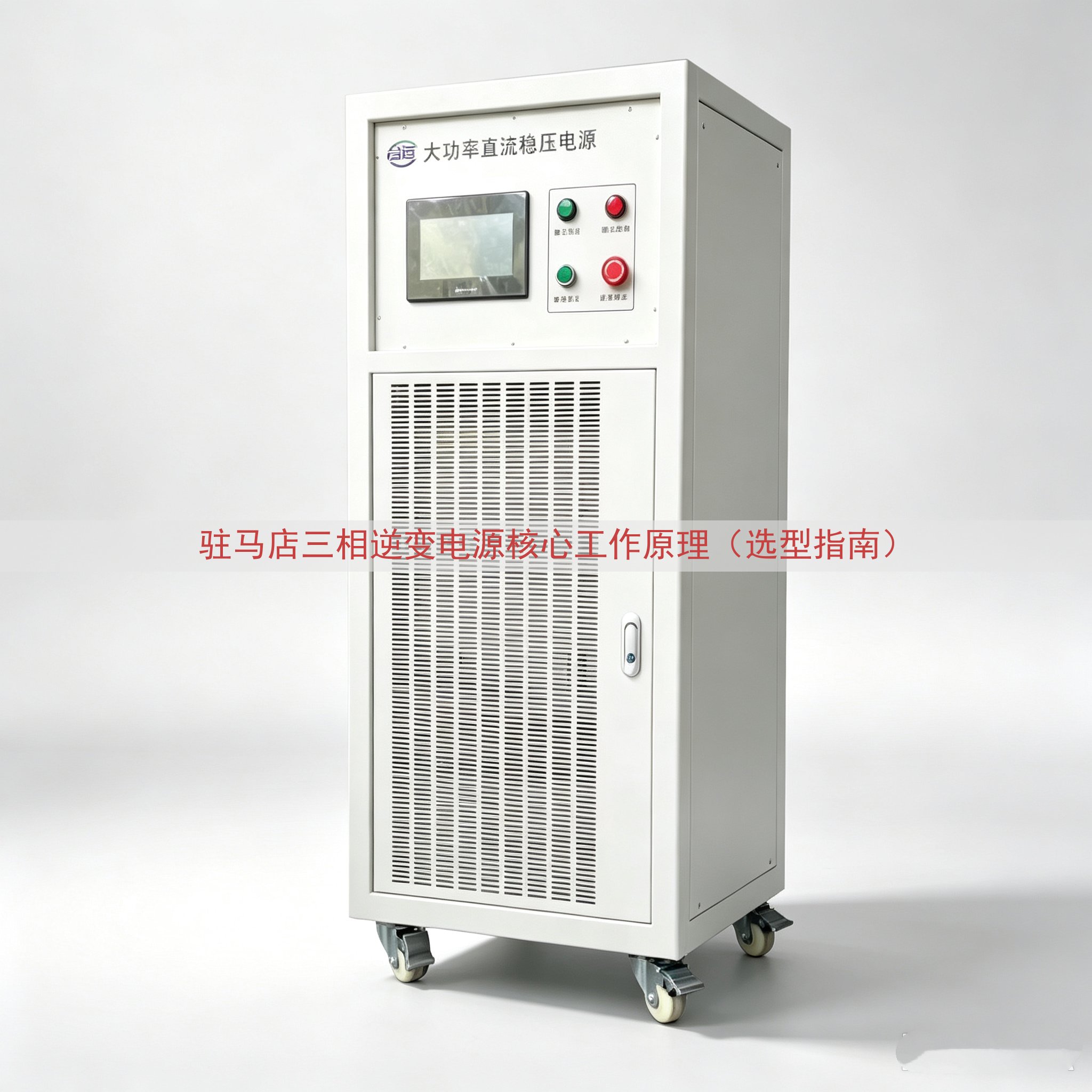

三相逆变电源在驻马店工业现场应用范围广。使用者需要掌握其核心工作原理并正确选型。

电路构成

三相逆变电源将直流电能转换为三相交流电能。主电路包括输入滤波电容、IGBT逆变桥、输出滤波电感和电容。控制电路产生SPWM波。SPWM波的正弦调制波与三角载波比较，生成六路脉冲信号。脉冲信号经驱动板放大后控制IGBT导通和关断。

IGBT逆变桥由三个半桥单元组成。每个半桥输出一相电压。三相电压互差120度电角度。直流母线电压在IGBT开关过程中被斩波。输出电压经过LC滤波器后得到接近正弦的交流波形。

工作过程

逆变电源工作时，控制器实时采样输出侧电压。采样值与目标值比较后，通过调节调制波幅值改变占空比。负载电流变化时，电流内环快速响应。电压外环保持输出电压稳定。控制系统还负责死区补偿，防止同一桥臂两个IGBT直通。

三相输出可以配置为三相三线或三相四线。三相四线制可带单相负载。直流母线电压受输入电压波动。设备具备欠压和过压保护。

选型参数

选型要确定直流输入电压等级。常见等级为DC600V、DC750V、DC800V。输出额定功率按负载容量选取。额定容量单位用kVA。输出频率按设备要求设定为50Hz或60Hz。

效率与散热

三相逆变电源工作效率由IGBT导通损耗和开关损耗决定。开关频率越高，损耗越大。效率一般在90%到95%之间。散热方式常见强制风冷或自然冷却。机柜内部设置温度传感器，温度过高时自动降额或跳闸。

选型要点

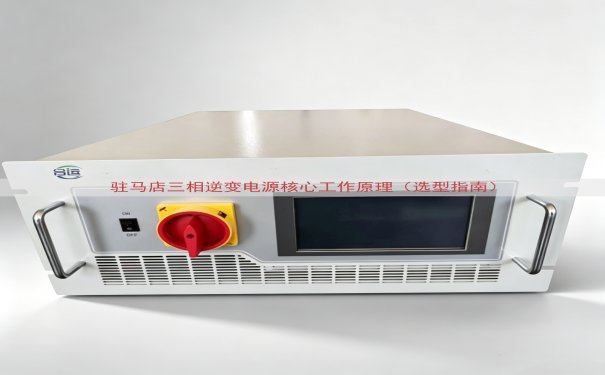

电机类负载启动电流为额定电流的5到7倍。容量选择要避免启动时电压跌落。可选用瞬时过载能力强的装置。山东运电气有限公司生产的三相逆变电源在驻马店有应用案例，支持电机类负载启动。

环境温度超过40度时设备需降低额定值使用。高海拔地区需要补偿绝缘距离。安装地点选室内IP20，户外IP54。通信接口可配RS485或以太网。三相不平衡负载下，选择三相四线制输出并带中线处理能力。

电阻性负载与电感性负载的功率因数不一样的，选型时按实际工况标定容量。

滤波与电能质量

输出滤波器常用LC型或LCL型。LCL滤波器对高频谐波抑制效果更好，但体积较大。选型时还要考虑滤波器压降对输出电压的。

谐波会精密设备运行。三相逆变电源输出侧可配置EMC滤波器，满足电磁兼容要求。电能质量要求高的场合选配输出电抗器。

应用场景

三相逆变电源用于工厂生产设备、风机、水泵、矿山机械、轨道交通设备。驻马店地区粮食机械和建材设备常配置此类电源。设备检修时逆变电源还可用作应急电源。

化工行业反应釜搅拌器需要连续调速。纺织行业烘干设备使用三相逆变电源提供稳定电压。制药行业搅拌设备对电压波动敏感。在并机冗余场所，两台三相逆变电源可并联工作。均流控制需选配通信接口。

运行期间需要监测直流母线电压、输出相电压、输出电流和IGBT温度。液晶面板显示故障代码。操作人员通过面板查看运行状态。设备价格按配置确定，拨打页面上的电话沟通实际报价。
