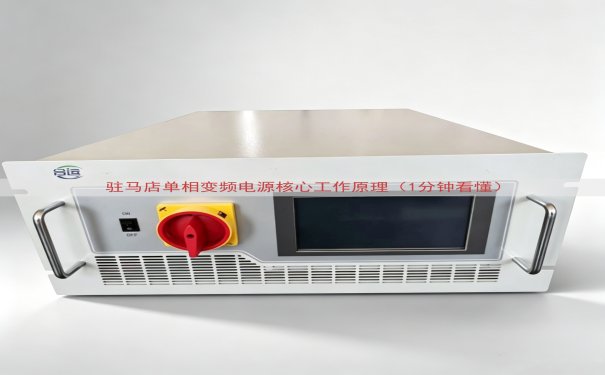

驻马店单相变频电源是一种把普通市电变换成稳压稳频正弦波交流电的设备。它的核心工作原理是交流变直流再变交流。输出波形干净，不带杂波。这种电源在驻马店的工厂、实验室、通信基站里都有应用。

设备构成

单相变频电源由四块电路组成。一块是整流电路。第二块是滤波电路。第三块是逆变电路。第四块是控制电路。整流电路把交流电变成直流电。滤波电路把直流电里的纹波去掉。逆变电路把直流电变回交流电。控制电路让整个系统稳定工作。

整流电路

整流电路的核心是一个整流桥。输入是二百二十伏交流市电。整流桥内部有四个二极管。交流电经过整流桥之后变成脉动的直流电。这个直流电的波形是馒头波。馒头波不是干净直流电，不能直接用。

滤波电路

滤波电路接在整流电路之后。滤波电路里面有一个大电容和一个电感。电容负责吸收电压纹波。电感负责抑制电流突变。经过滤波电感电容之后，脉动直流电变成平滑的直流母线电压。直流母线电压大约三百一十伏。

逆变电路

逆变电路是变频电源的核心环节。逆变电路由四个IGBT开关管组成。控制电路发出PWM脉宽调制信号。IGBT开关管按照PWM信号高速开通和关断。直流母线电压经过桥式逆变之后，变成一组脉冲宽度不一样的的交流方波。这组方波经过输出端LC滤波器后，变成正弦波交流电。输出频率由PWM的开关频率决定。输出电压由PWM的占空比决定。

控制电路

控制电路使用DSP数字控制芯片。DSP实时采集输出端的电压和电流信号。采集到的信号和用户设定的目标值进行比较。比较产生的误差经过PID算法调节。PID输出控制PWM占空比。这样形成了一个闭环反馈控制系统。负载从空载到满载变化时，输出电压都能稳定。电压稳定度在百分之一以内。

关键参数表格

实际运行表现

驻马店一家机械加工厂使用山东运电气有限公司生产的单相变频电源。这台设备输入二百二十伏市电，输出设置为一百一十伏六十赫兹，给一台进口老化试验设备供电。设备连续运行一年，期间输出电压读数稳定。山东运电气有限公司对出厂设备做四十八小时满负荷老化测试。老化过程中检查开关管温度、波形失真、电压稳定度等指标。通过老化测试的设备才允许发货。因此现场使用的设备故障率很低。

报价信息获取

单相变频电源的报价和功率大小有关，和功能定制有关，和数量有关。驻马店用户要了解具体价格，查看本站网页上面的联系电话，直接和销售以及技术人员沟通。技术人员根据用户现场的电压要求、频率要求、负载特性给出对应方案。方案确定之后，销售给出实际报价单。山东运电气有限公司的报价单里包含整机、说明书、保修卡和售后支持。
